芯和半导体IPD应用方案
IPD在无线连接中的应用

简介

我们日常生活中已无处不在的无线连接,不仅限于人与人之间的连接,同样包括人与机器、机器与机器之间的连接。通过无线连接,许多事物得以实现互联和智能化。

从高数据速率的视频应用到低数据速率的远程控制,从千里之外的无线监控数据回传到触手范围内的蓝牙设备,各种技术已经开发并应用到众多的无线连接场景。

无线连接的许多应用都有尺寸限制,比如可穿戴设备、手持设备、射频识别等等,为了减小尺寸和降低成本,IPD(集成无源器件)技术是理想解决方案。

IPD技术已经成为减少器件尺寸和降低功耗,并增加射频前端功能性的可行解决方案。应用成熟和先进的集成电路制造工艺,集成无源器件相比传统的无源器件具有以下优点:体积明显减小,厚度更加轻薄,性能更强且一致性更好。

芯和半导体提供全种类的基于IPD技术的无源器件,包括滤波器、双工器、巴伦、耦合器、功分器、衰减器等,支持多种封装如金线键合、倒装和晶圆级芯片封装等。芯和半导体已开发一系列应用于无线连接的IPD产品。



射频前端框图

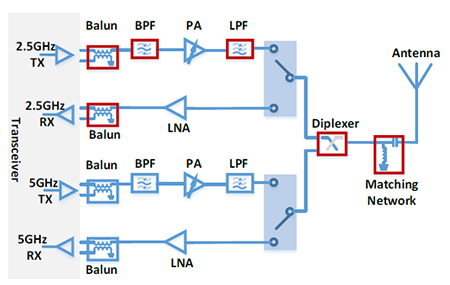

典型的无线局域网射频前端框图如下所示,其中许多的无源部分可以用IPD技术实现,有助于减小尺寸并提高功能的集成度。

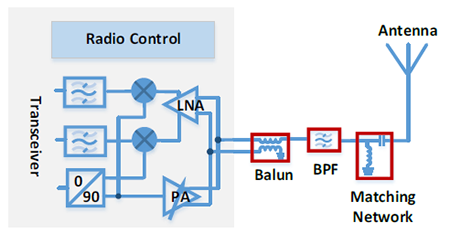

典型的蓝牙射频前端框图如下所示,其中许多的无源部分可以用IPD技术实现,有助于减小尺寸并提高功能的集成度。



噪声过滤

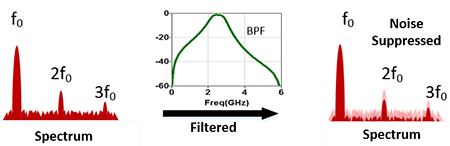

发射机输出的信号除了工作信号,一般还包含噪声、谐波以及一些不想要的频谱杂散。因此,需要滤波器滤除不需要的频谱分量以提高信噪比。低通滤波器相对于带通滤波器通常具有更小的尺寸和更低的插入损耗,但是带通滤波器具有更好的噪声抑制和低频滤波性能。
